智慧公厕
让环境、厕位与保洁状态一目了然
以一处包含男厕、女厕、无障碍／家庭卫生间、公共洗手区和保洁设备间的公厕为设计条件，把分区状态、匿名厕位占用、空气环境、漏水、照明排风和保洁响应汇入同一空间视图。管理人员按区域发现异常，现场人员按点位处理并留下记录。
传统公厕运维容易出现信息分散：保洁人员按时巡查却不知道哪个区域先处理，设备故障在现场被发现后才逐级反馈，厕位与无障碍空间状态也难以统一呈现。本方案把“看到状态—定位点位—派人处理—核对恢复”组织为一条清晰的工作链。
01 · 设计依据：一处公厕，按五个功能区配置
数量按示范布局估算；隔间、回路、用水分支和既有设备接口以现场图纸及踏勘为准。
五区分别为男厕、女厕、无障碍／家庭卫生间、公共洗手区、保洁设备间。设备估算示例暂按男、女厕各 3 个独立隔间，合计 6 个匿名占用测点；每区 1 个代表环境点，共 5 点。演示界面的实体数包含状态、场景和模拟点位，不能反推真实采购清单。
02 · 架构：区域感知、本地接入与保洁工作台
把位置和状态对应起来，让设备事件成为可处理的任务。
三维界面用于查看、定位和发起获授权的操作。照明与排风能否联动、何时执行，以原设备接口、现场电气条件和联调结果为准；厕所冲水、无障碍求助不由演示场景自动触发。

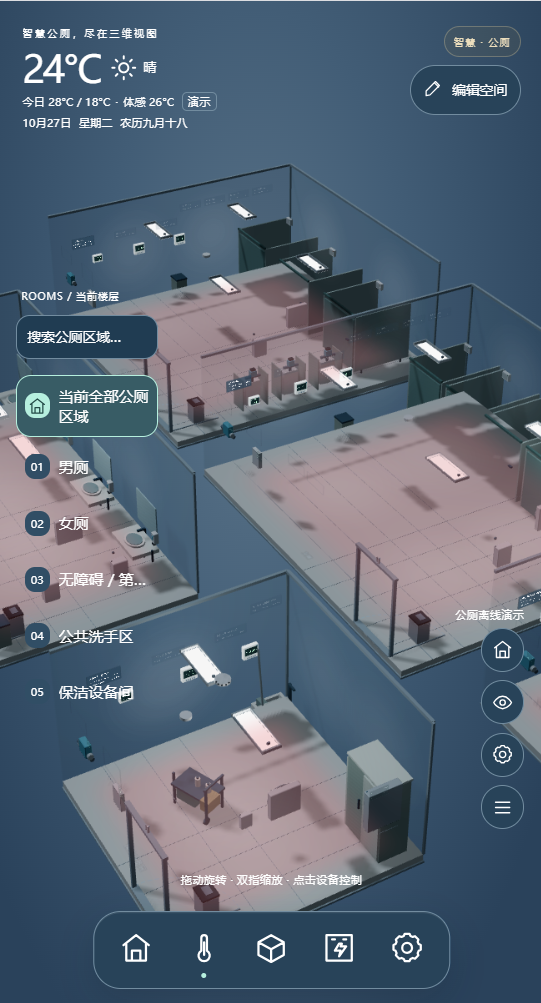

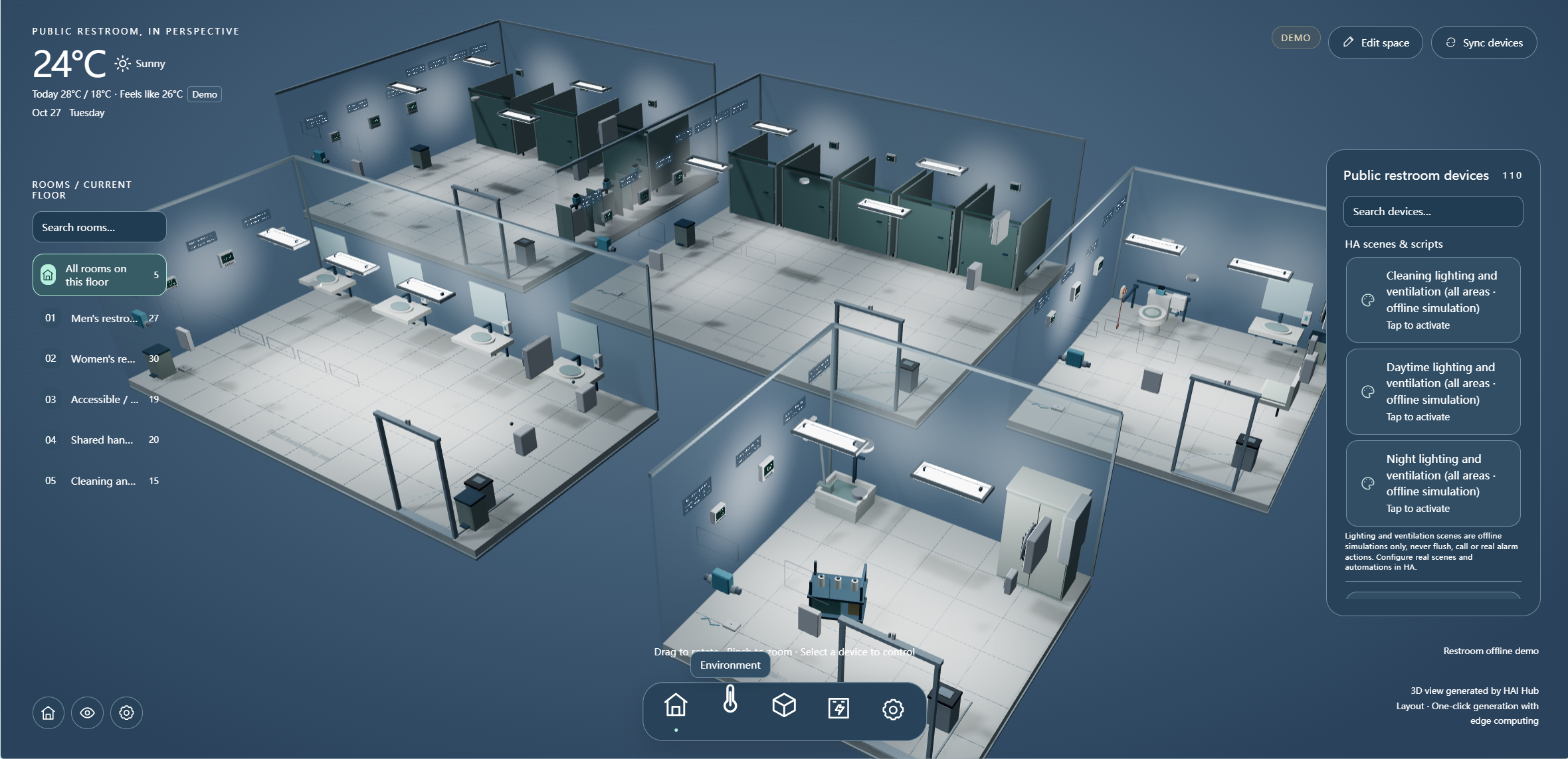

03 · 分区总览：从一张图进入具体空间
巡检和报修都先定位区域，再核对设备身份与当前状态。

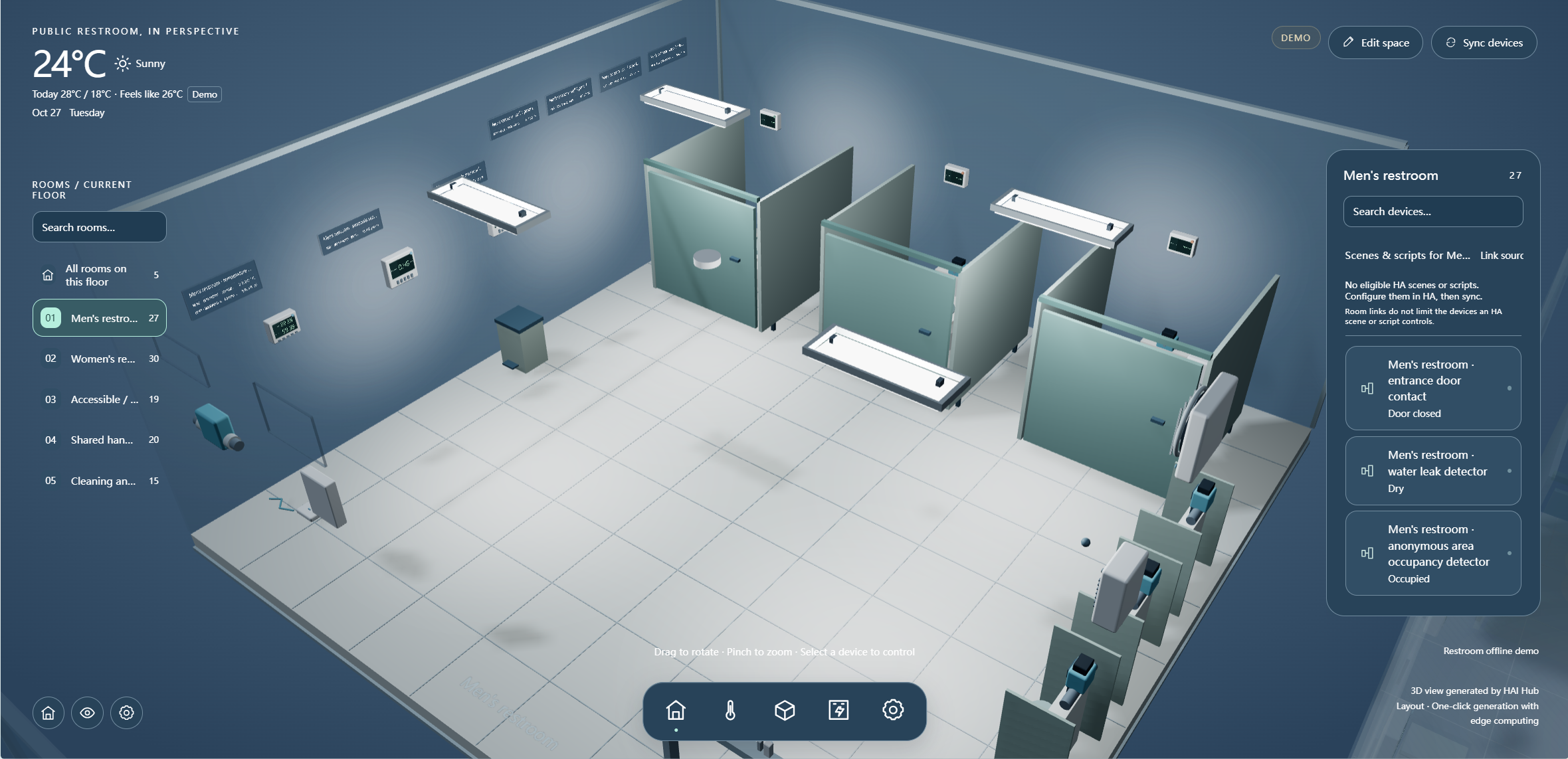

按隔间与公共区分层查看占用、环境和设备异常，不记录使用者身份。

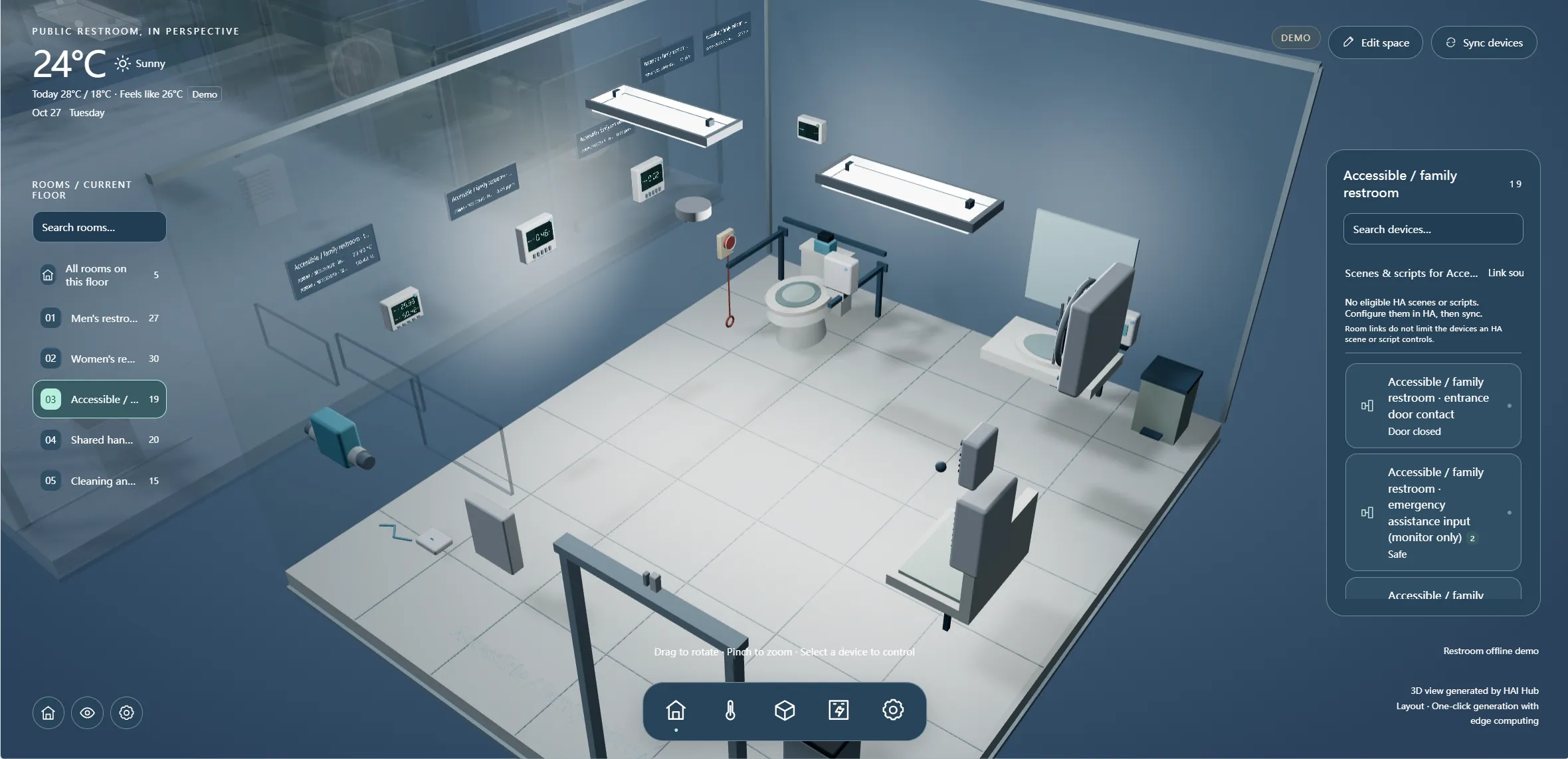

独立显示门状态与求助输入，明确值守岗位和到场流程。

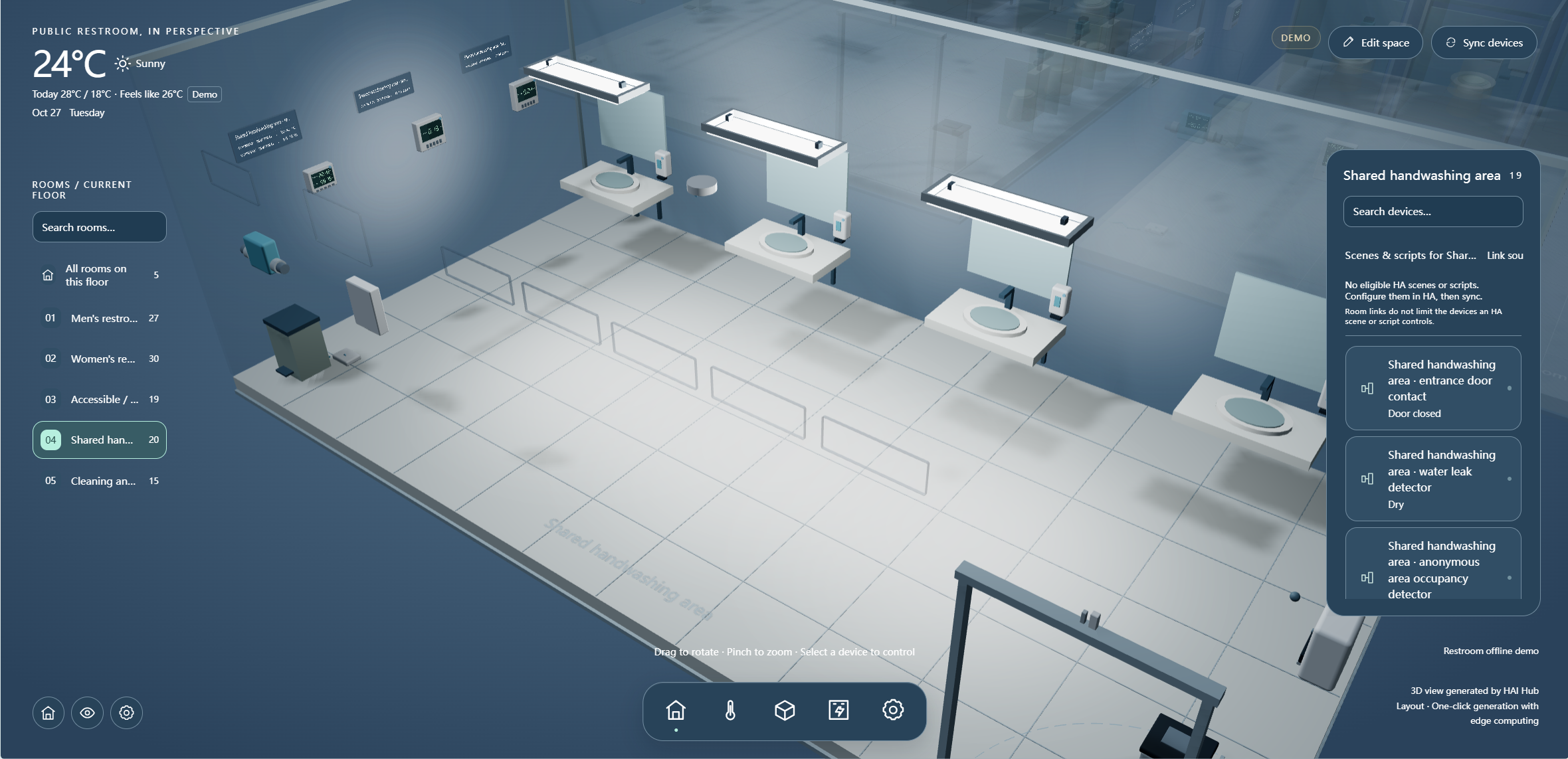

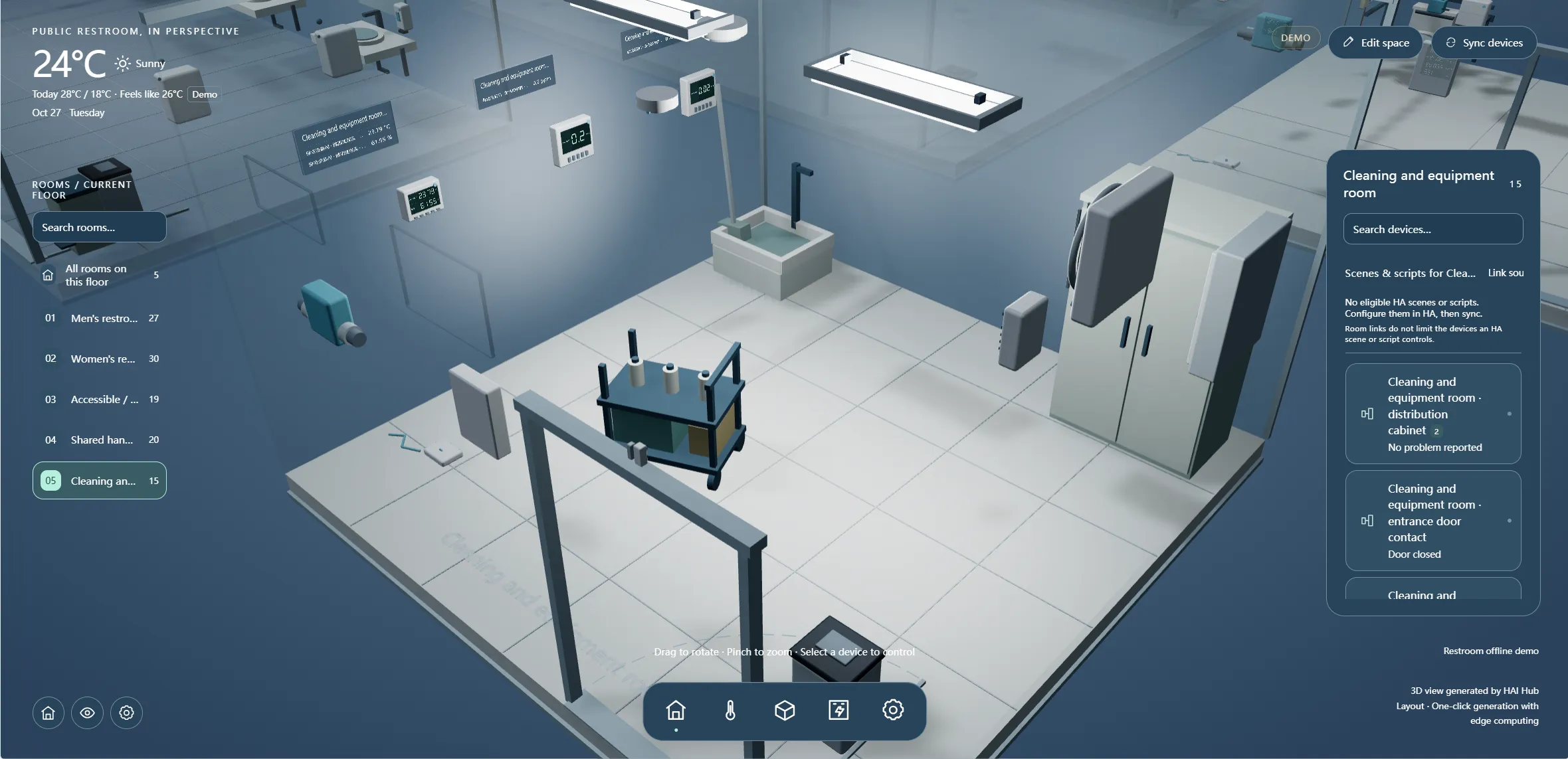

把洗手点位、漏水、耗材及保洁设备状态纳入巡检路径。
04 · 保洁与洗手区：让任务从提醒走向复核
同一问题要能看到触发来源、处理责任和恢复时间。
按需巡查
区域异常与例行巡查合并展示，先处理漏水、设备故障和高优先级保洁事件。
现场回填
处理人记录到场时间、问题原因、采取动作及照片或备注，不用“已派发”替代“已解决”。
复核关闭
值班人员核对点位恢复及必要的现场确认，再关闭事件，保留可追溯记录。
05 · 空气环境与厕位状态：只采需要的数据
把测量位置、单位、时间和设备状态一起显示，避免把演示数值当作真实现场结论。

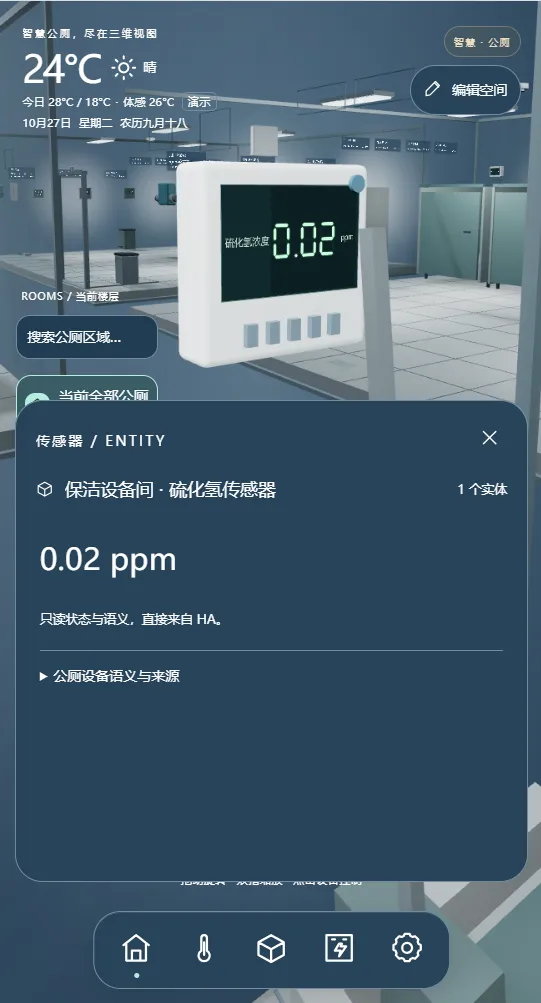

空气测点
温湿度和已接入的气体指标按区域显示；阈值、持续时间和复测条件与设备量程一起配置。
匿名占用
只保存隔间“空闲／占用”状态及设备事件，不引入人脸、身份或个人轨迹。

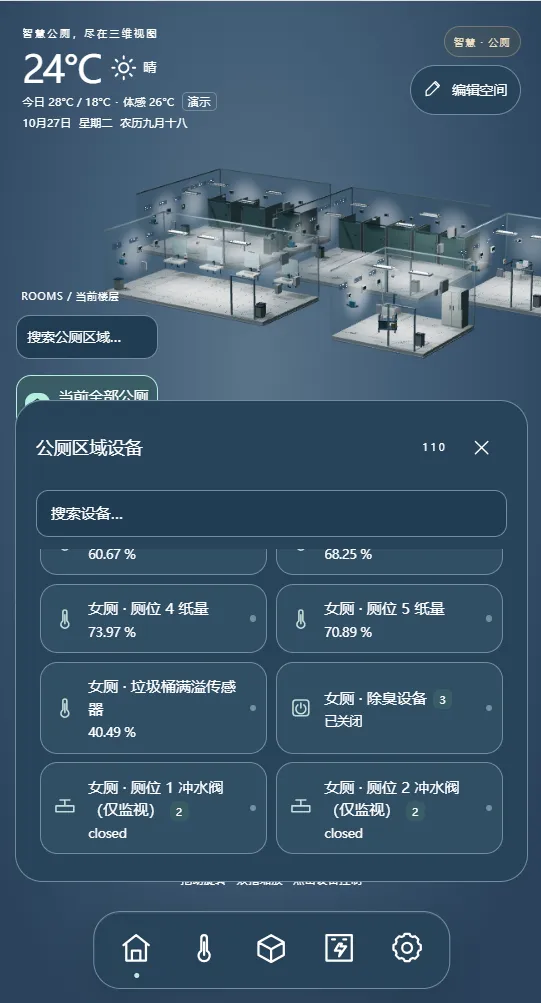

耗材与用水
纸量、垃圾桶及水表如有开放接口可接入；没有实装采集能力时使用人工巡检记录。

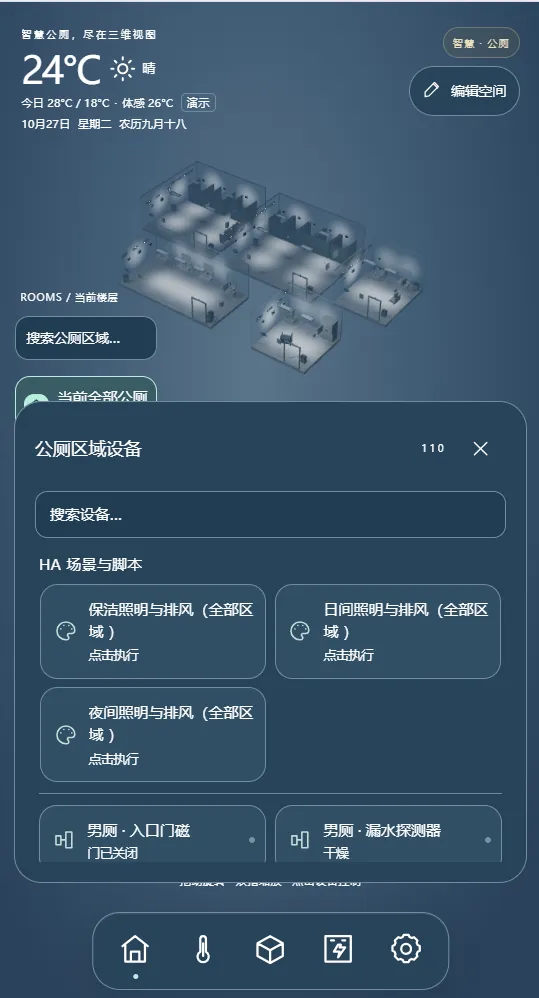

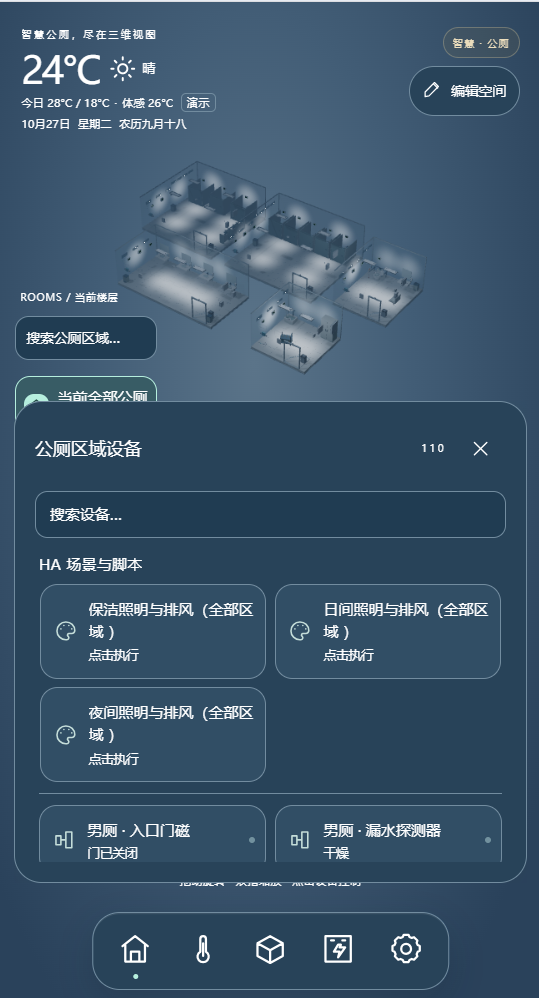

06 · 日间、夜间与保洁场景：操作有请求，也有反馈
场景服务于照明和排风管理，执行结果由真实回路状态确认。
日间
按开放时段请求公共区照明和必要排风，分别确认回路反馈与故障状态。
夜间
切换到夜间照明分组，保留必要通风；清晰标识仍在运行的设备。
保洁
为允许进入的区域提供工作照明与通风，保洁结束后按岗位确认恢复。
异常
漏水、设备失联或环境超限单独形成事件，不因场景切换而自动消除。
界面显示区域、点位和触发时间，通知值班人员核查水源并安排现场处置；处理后核对传感器恢复与人工记录。系统不把“已通知”显示成“漏水已排除”。
07 · 从设备事件到现场处置的闭环
每个岗位都知道下一步该做什么。
查看区域任务、到场处理并回填结果。
定位漏水、照明、排风及配电异常。
接收无障碍求助链路通知、协调到场并核对恢复。
汇总处理时长、未结事件和设备状态，不用演示数据宣称运营成效。
08 · 示范设备与接口清单
已核对的 HAIOTS 产品型号填写在表内；其他型号留空。数量是基于五区示范布局的估算。
平台与现场入口
| 产品名称 | 型号 | 数量 | 配置用途与选择理由 |
|---|---|---|---|
| 物联网企业级全域智控中枢网关 | HAI04 | 1 台 | 集中接入五区数据与场景规则；容量、协议及安装位置按现场点表复核。 |
| HA 集中管理平台 | HMS | 1 套，核授权 | 管理区域、岗位、事件和操作记录；复用已有平台时核查授权，避免重复采购。 |
| 纯场景控制面板 | HAQ040 | 可选 1 台 | 放在保洁设备间作为本地场景入口；按现场供电、接入协议和权限决定。 |
环境、厕位与求助
| 产品名称 | 型号 | 数量 | 配置用途与选择理由 |
|---|---|---|---|
| 温湿度及光照传感器 | HA AIR04 | 暂按 5 台 | 每区 1 个代表点；避开直吹、直晒和局部水汽，采集环境趋势。 |
| 硫化氢等气体传感器 | 可选 3 台 | 男厕、女厕、保洁间各 1 点；量程、安装高度、校准与阈值按设备资料确定。 | |
| 匿名厕位占用传感器 | 暂按 6 个 | 男、女厕各 3 个隔间，每间 1 点；只输出占用状态，不采集身份。 | |
| 厕位纸量／垃圾桶满溢传感器 | 可选 7 个 | 6 个隔间纸量点加 1 个公共垃圾桶点；只在有适配传感器和安装条件时配置。 | |
| 无障碍卫生间紧急求助输入 | 1 组，现场核算 | 与专用求助按钮及值守响应链对接，界面仅监视输入；声光告警和人员到场单独验收。 | |
| 入口门磁及状态输入 | 可选 4 处 | 男厕、女厕、无障碍卫生间、保洁间各 1 处；开放式入口不强行配置。 | |
| 单路干接点输入模块 | HA DI01 | 可选 4 个 | 仅在门磁提供适配干接点且无法从现有系统读取时，按 4 个入口配置。 |
水、电与设备状态
| 产品名称 | 型号 | 数量 | 配置用途与选择理由 |
|---|---|---|---|
| 漏水检测点 | 暂按 5 处 | 每区选 1 个易积水或管线风险点；传感器类型和布线依地面与管道确定。 | |
| 原照明回路及状态接口 | 暂按 5 组 | 每区至少 1 组示范回路；复用合格配电与保护，按实际灯具分组调整。 | |
| 原排风设备及状态接口 | 暂按 3 组 | 男厕、女厕、无障碍卫生间各 1 组；确认电机保护、反馈与手动操作。 | |
| 24 回路继电器模组 | HA-M24162 | 可选 1 台 | 仅在照明、排风负载及集中配电条件适配时使用；不按模组容量虚增回路。 |
| 单相智能电表 | HA EM14 | 可选 1 台 | 示范整处公厕用电计量；若为三相或需分路核算，应另行选配。 |
| 已有水表或开放计量接口 | 可选 1 组 | 有独立水表和可用通信接口时接入用水趋势；不从冲水阀监视状态推算用水量。 | |
| 原除臭设备及只读状态接口 | 可选 1 组 | 复用已有除臭设备，先读取运行与故障状态；控制能力需单独确认。 |
交付与维护
| 产品名称 | 型号 | 数量 | 配置用途与选择理由 |
|---|---|---|---|
| 现场网络、供电与安装辅材 | 1 组，现场核算 | 结合潮湿区域、弱电路径、设备防护及网络覆盖设计，保留设备本地操作。 | |
| 点位表、事件规则与配置备份 | 1 套 | 交付区域编号、测点、阈值、场景条件、岗位权限及故障恢复步骤。 |
清单不包含既有洁具、隔断、冲水阀、风机、灯具和配电线路本体，也不展示内部价格。所有未核实的型号均留空。
09 · 交付与验收：每个提醒都能找到处理结果
用点位测试、现场操作和记录闭环核对方案。
逐区核对设备位置、编号和隔间匿名状态，确认无个人身份数据进入平台。
现场仪表与界面读数对照；模拟越限或漏水，核对时间、区域、提醒和恢复。
分别测试日间、夜间和保洁照明排风，记录命令、设备反馈、故障及原开关使用。
测试无障碍求助输入到值守人员的通知与到场流程；断网后确认本地求助链和原设备操作，再核对恢复同步。
若实际隔间不是 6 个，占用与纸量点按隔间数重算；开放式入口不设置门磁；分散配电的照明与排风不能直接沿用单台集中继电器模组；没有开放水表或除臭设备接口时，相关项目改为人工巡检或独立采集。
方案性质：标准化设计示范。如有类似需求欢迎联系我们专业方案工程师构建您的专属方案。本文配图均为现有案例方案操作界面截图。
