智能机房监控
让环境、供电与运维处于同一视野
把机柜进风温度、漏水、空调、UPS、配电和门状态汇集到一处。异常出现时，值班人员能看到发生位置、当前状态与处理记录。
本方案从“机柜入口空气是否合适、供电和制冷是否正常、哪里需要人员到场”三个问题出发。现场传感器与既有设备接口提供数据，本地平台负责采集、趋势记录与告警分派，值班流程负责确认和处置。监测点的最终位置、阈值及设备接口以现场勘查为准。

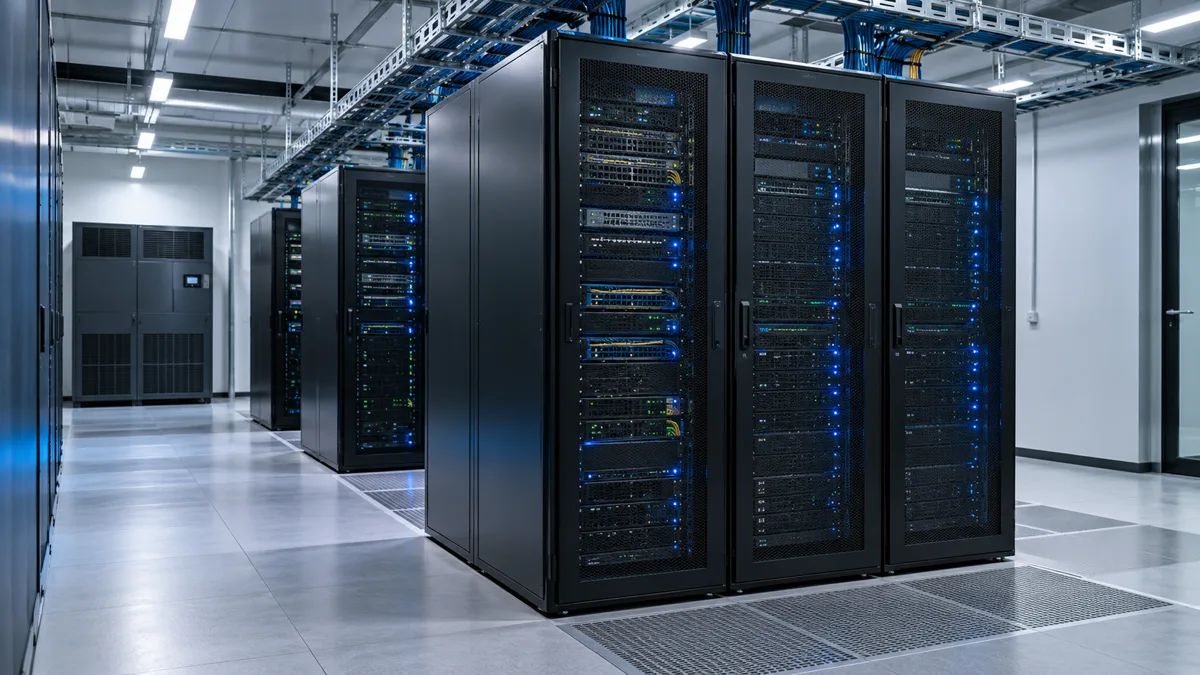

以一间 6 柜机房作为配置示例
另假设有 1 面配电柜、6 路机柜 PDU、1 扇机房门。机柜进风侧按每柜上、下各 1 个温度点估算，共 12 点；漏水按两台空调周边与两个低洼或管路风险点估算，共 4 处。既有空调、UPS、PDU 和消防系统作为被监测对象，是否能读取数据取决于设备接口和授权。

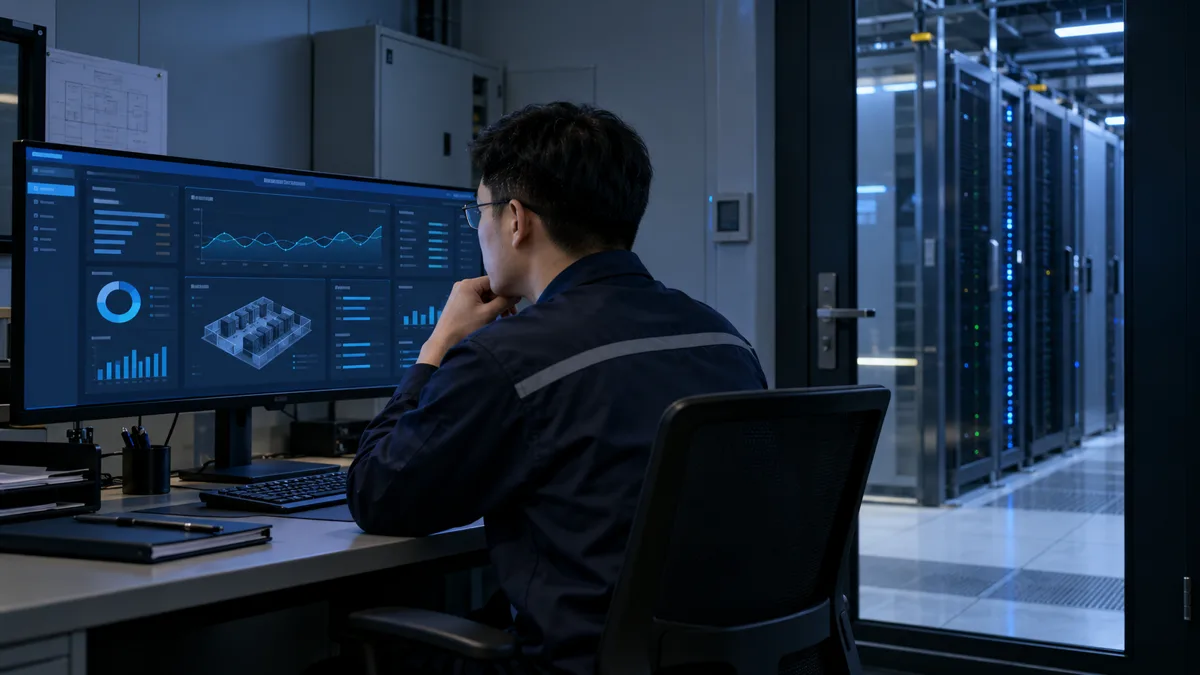

01 · 一张图看清机房运行状态
环境、动力和出入状态按位置组织；本地平台保留趋势和事件，岗位界面只显示各自要处理的信息。
02 · 围绕机房日常巡检组织监测
监控画面从位置进入，再下钻到设备和历史记录，减少逐台查看和反复询问。
机柜进风
在机柜前侧查看上、下温度及变化趋势，识别单柜或局部热区。
空调运行
汇总两台空调的运行、故障或通信状态；具体可读字段由空调接口确定。
UPS 与配电
查看输入输出、负载、旁路和电池等可提供的状态，并关联到供电链路。
漏水与进出
漏水和门状态对应具体点位，便于判断巡检路线及是否需要到场。
温湿度监测重点放在 IT 设备进风位置，而非只在机房中央测一个平均值。阈值应依据设备环境等级、现场冷通道设计及运行基线确定。设计依据可参考 ASHRAE 数据中心设施章节。
03 · 告警从出现到关闭，每一步有记录
将采集数据与通信异常区分处理，先定位、再核查、后确认处置结果。
设备状态触发
或供电点位
分派处理
执行处置
和处理说明
例如某机柜上部进风温度持续高于设定阈值，系统标出机柜编号和时间，并同时查看同一冷通道其他点位与空调状态。值班人员核查传感器、气流和设备负载，记录原因；温度恢复后，事件仍保留处理过程。断网或传感器离线单独提示，避免将失效数据误认为环境正常。
04 · 把不同异常送到对应岗位
告警名称、位置、级别、接收人和操作记录一起配置，降低重复通知与漏接。
环境与漏水
进风温度偏离、冷通道湿度异常、空调周边漏水时，显示点位、趋势与最后更新时间。漏水事件优先通知设施值班人员到场。
供电与设备离线
配电、UPS 或空调上报故障时，展示来源与状态；通信中断以独立事件提示。联动控制需另行确认设备能力与授权。
基础方案以监测、记录和通知为主。供电保护、消防报警、应急停机、精密空调控制仍由原设备及其专用系统承担；本平台不自动执行断电或消防动作。
05 · 同一份数据，服务四种工作
每个岗位看到自己需要判断和处理的内容，管理层可以回看告警与巡检结果。
值班人员
总览当前告警、机房状态和未关闭事项，及时确认并通知。
设施人员
核查空调、配电、UPS 与漏水，记录维修及恢复情况。
IT 运维
按机柜查看进风温度和相关状态，结合业务设备负载排查。
管理人员
查看趋势、告警处理记录及尚未消除的重复问题。
06 · 设备清单：型号有据，数量有来源
HAIOTS 产品型号来自用户提供的设备清单；既有机房设备及清单中未列型号的配件在型号列留空。以下数量按 6 柜机房估算。
平台与值班终端
| 产品名称 | 型号 | 数量 | 配置用途与选择理由 |
|---|---|---|---|
| 专业智能中控 | HA01 | 1 台 | 作为本地数据接入与规则执行中心，统一管理点位、趋势和告警。 |
| 集中管理平台 | HMS | 1 套 | 清单注明 HA01 自带 HMS，先核对现有授权，不重复采购。 |
| 10.36 英寸磁吸安卓平板 | H1036 | 1 台 | 部署于值班室，展示机房总览与待处理告警；详细管理可在电脑端完成。 |
| 平板安装与供电配件 | 1 套 | 根据值班室桌面或壁挂位置配置，并核对现场供电方式。 |
温湿度、漏水与门状态
| 产品名称 | 型号 | 数量 | 配置用途与选择理由 |
|---|---|---|---|
| 8 路 NTC10K 温度采集模块 | HA-NTC108 | 2 台 | 共需 12 路机柜进风温度点，按每模块 8 路配置并留 4 路容量；需核实现场走线距离与模块分布。 |
| NTC10K 温度探头 | 12 支 | 6 个机柜的前侧上、下各 1 支，监测进入 IT 设备的空气温度；探头与模块电气参数匹配。 | |
| 光照、露点温湿度传感器 | HA AIR04 | 2 台 | 两条冷通道或两个有代表性的区域各 1 台，用于机房环境和湿度趋势。 |
| 漏水探头及感应线 | 4 套 | 两台精密空调周边各 1 处，低洼或管路风险点各 1 处；依现场排水和管路调整。 | |
| 门磁 | 7 套 | 6 个机柜门和 1 扇机房门分别记录开闭状态；不能代替门禁系统。 | |
| 单路干接点输入模块 | HA DI01 | 11 个 | 4 路漏水＋7 路门磁各配置 1 个；模块与探头分别计数。 |
供电与既有设备接入
| 产品名称 | 型号 | 数量 | 配置用途与选择理由 |
|---|---|---|---|
| 智能三相能源电表 | HA-EM02 | 暂估 1 台 | 对应配电柜的一组三相回路做电参量监测；计量回路、互感器及接线方式由电气图确认。 |
| RS485／RS232 网络串口转换模块 | HADTU439S | 暂估 2 台 | 按动力设备和空调设备两类通信链路预留；仅在既有设备开放相应接口且协议可解析时使用。 |
| UPS 状态接口 | 2 组 | 对应既有 2 台 UPS，读取设备可提供的状态和告警；接口、寄存器或网络管理卡由现有厂家资料确认。 | |
| 精密空调状态接口 | 2 组 | 对应既有 2 台空调，读取运行与故障状态；需核对厂家接口及授权。 | |
| 机柜 PDU 状态接口 | 6 组，条件配置 | 每柜 1 路，只有现有 PDU 支持开放状态或电参量时才接入；普通 PDU 不据此推定可监测。 | |
| 原消防系统状态接口 | 1 组，条件配置 | 仅在原系统提供合法可用的只读信号时显示其事件；消防报警与处置仍由原系统承担。 | |
| 单路干接点输入模块 | HA DI01 | 另加 1 个，条件配置 | 仅当消防系统提供经确认的干接点状态输出时使用，不计入基础 11 个。 |
供电、网络及施工配套
| 产品名称 | 型号 | 数量 | 配置用途与选择理由 |
|---|---|---|---|
| 直流电源 | 按分区核算 | 依据各传感器和模块电压、功耗、线长与余量配置。 | |
| 交换机及网络端口 | 现场核算 | 优先使用满足隔离与可靠性要求的现有网络，按设备清单和端口表补足。 | |
| 主机及网络设备备用电源 | 1 组，按负载核算 | 用于监控主机和关键通信设备短时供电；与机房原 UPS 容量和接线方案协调。 | |
| 控制箱、端子、线缆与标识 | 1 批 | 根据路由、点位和配电条件配置，便于检修与交接。 |
设备名称与型号参考 HAIOTS 现有产品资料；数量按本页示范条件推算。此清单不包含既有服务器、UPS、精密空调、PDU、消防系统本体，也不展示内部价格。
现场条件改变时，清单同步调整
- 机柜数量变化：温度探头按每柜两个进风点、门磁按每柜一个点重算；温度采集模块按可用通道和布线分组。
- UPS、空调或 PDU 没有开放数据接口：优先保留其原厂告警输出或管理界面，接入范围缩减为可确认的状态，不虚列详细参数。
- 线缆距离或楼层分区增加：串口转换模块、电源和网络端口按现场拓扑增配；设备数量不只按总点位判断。
- 要求联动控制：另行评估控制权限、设备保护逻辑和故障后状态。本基础配置仅做监测与告警。
07 · 交付一套可追溯的监测配置
从点位映射到值班处置，交接资料可帮助后续巡检、维修和扩容。
- 点位与通信清单机柜、空调、UPS、配电、漏水和门状态的编号、位置、接口
- 监控界面与趋势机房总览、分区详情、数据更新时间和历史曲线
- 告警与值班规则阈值、持续时间、级别、接收人、升级和静音策略
- 记录与权限确认、处理、恢复、关闭及不同岗位访问范围
- 接口联调记录协议、寄存器或事件映射，异常值及通信中断处理
- 备份与运维资料配置备份、恢复步骤、巡检表和后续扩容规则
08 · 用现场事件逐项验收
每个测试都对应实体点位、界面显示、通知对象和最终记录。
进风温度与趋势
核对 12 支探头和 6 个机柜位置；模拟一个温度点超限，检查趋势、持续时间和恢复记录。
漏水与开门
逐点触发 4 处漏水和 7 处门磁，检查位置、通知、确认及事件关闭。
UPS、空调与配电
与原厂界面逐项对照可读状态，验证通信中断单独告警；不以模拟操作影响实际供电。
值班与恢复
测试未确认升级、主机重启、网络中断、数据恢复和配置备份，核对告警记录完整性。
技术依据：ASHRAE 数据中心设施章节强调按设备进风条件设计环境监测；Schneider Electric 环境监测产品资料列出温湿度、漏水等常见机房风险。具体阈值和接口仍以本项目设备与现场设计资料确定。
方案性质：标准化设计示范。如有类似需求欢迎联系我们专业方案工程师构建您的专属方案。
